Power networks/France/Aerien

La description des réseaux aériens est une activité pertinente sur OpenStreetMap puisqu'il s'agit de la partie la plus visible de l'infrastructure.
Cela repose sur un modèle attributaire précis pour décrire à la fois les lignes et aussi leurs supports.

On ne distingue pas ici le réseau de transport du réseau de distribution mais pylônes et poteaux utilisées indépendamment par l'un ou l'autre des réseaux en fonction de contraintes environnementales ou économiques.
Plusieurs propriétés permettent de les qualifier.

Le matériel présent sur ces supports peut également varier : lignes électriques HTA et/ou BT, poste électrique, interrupteurs aériens mais aussi du matériel externe au domaine de la distribution électrique tels que des lampadaires ou des lignes télécoms.

node Les pylônes

Un pylône est composé de plusieurs éléments assemblés sur place. Le plus souvent ils sont constitués d'un treillis métallique.
Ils sont décrits avec power=tower.

Pour les identifier, on regardera particulièrement la silhouette générale ainsi que l'arrangement des câbles qui y sont attachés. Les variantes décrites ci-dessous ont leur importance, y compris vis à vis des câbles de garde situés au dessus des conducteurs électriques.
L'ensemble des familles sont décrite indépendamment des attributs line_attachment=* et line_management=*. Les modèles sont identifiés par la famille (F1, E95, J41...) sur deux ou trois caractères éventuellement complétée par l'armement (D4, B5...) lorsque c'est nécessaire pour distinguer plusieurs modèles au sein de la même famille (G1T4 vs G1B5).
OpenStreetMap ne décrit pas toutes les caractéristiques du design, en particulier la résistance mécanique qui relève d'adaptations propres à chaque situations en fonction de l'environnement et des contraintes prises en compte.

Familles 400 kV

Ces pylônes sont exclusivement destinés au réseau de transport et sont donc exclusivement exploités par RTE, décrit à l'aide de operator=RTE + operator:wikidata=Q2178795

Famille Vernaculaire Attributs communs Variantes
A1 Autheuil material=steel

structure=lattice line_arrangement=triangular

design:ref=A1
A2 Anjou material=steel

structure=lattice line_arrangement=triangular

design:ref=A2
B1 - material=steel

structure=lattice line_arrangement=semi_horizontal

design:ref=B1
E95 Fougère / Roseau material=steel

structure=solid

File:Power Tower France E95H7.svg
design:ref=E95M7

line_arrangement=semi_horizontal

design:ref=E95H7

line_arrangement=vertical

F1 - material=steel

structure=lattice line_arrangement=vertical

Exemple sur place
design:ref=F1
F44 Beaubourg material=steel

structure=lattice line_arrangement=triangular

design:ref=F44
F5 - material=steel

structure=lattice line_arrangement=semi_vertical

design:ref=F5
G1 - material=steel

structure=lattice

Exemple sur place
design:ref=G1T4

line_arrangement=triangular

design:ref=G1B5

line_arrangement=semi_vertical

G4 - material=steel

structure=lattice line_arrangement=semi_vertical

design:ref=G4B5
L1 Chat material=steel

structure=lattice line_arrangement=horizontal

design:ref=L1
S13 Muguet material=steel

structure=tubular line_arrangement=semi_vertical

design:ref=S13
T1 Trianon material=steel

structure=tubular line_arrangement=horizontal

design:ref=T1M design:ref=T1N
T5 Trianon material=steel

structure=tubular line_arrangement=horizontal

design:ref=T5

Observations

  • Il peut exister certaines variantes ponctuelles des modèles proposés ci-dessus. Par exemple, les files de pylônes entre les postes de way Domloup, Oudon, Molières, Quintes et way Chanceaux emploient une variante de la famille F44 qui ne présente pas la même forme ni le même treillis. Les pylônes concernés sont distingués des autres avec design:ref=F44s. Ce sont en réalité des F88, cette valeur devra donc être remplacée par design:ref=F88
  • Autour de l’Île de France, certains pylônes simple circuits 400 kV ressemblent à une variante du L1 avec des proportions différentes. Ils sont distingués des autres avec design:ref=L1s qui sera progressivement remplacée lorsque la valeur définitive aura été établie (possiblement du B1N3)
  • Il n'est pas aisé de distinguer les modèles G4B5, G1B5 et F1 :
    • Le F1 possède un fut en 3 sections avec 3 pentes différentes, les deux autres sont en deux sections
    • La jonction entre les deux parties du fut du G1 se fait au niveau d'une des paires de bras alors que la jonction des deux parties du fut du G4 se fait entre deux paires de bras

Remplacements

Valeurs obsolètes à remplacer sur les lignes 400 kV uniquement, trace des évolutions de la connaissance au fur et à mesure de l'inventaire

If you know places with this tag, verify if it could be tagged with another tag.
Automated edits are strongly discouraged unless you really know what you are doing!

Familles 225/150 kV

Ces pylônes sont exclusivement destinés au réseau de transport et sont donc exclusivement exploités par RTE, décrit à l'aide de operator=RTE + operator:wikidata=Q2178795

Famille Vernaculaire Attributs communs Variantes
B1 - material=steel

structure=lattice line_arrangement=semi_horizontal

design:ref=B1B3 design:ref=B1C3
C4 - material=steel

structure=lattice line_arrangement=semi_horizontal

design:ref=C4
G4 - material=steel

structure=lattice

design:ref=G4D4

line_arrangement=triangular

design:ref=G4B3

line_arrangement=semi_vertical

L1 - material=steel

structure=lattice line_arrangement=horizontal

design:ref=L1M3
M1 - material=steel

structure=lattice line_arrangement=horizontal

design:ref=M1
T1 Trianon material=steel

structure=tubular line_arrangement=horizontal

design:ref=T1M design:ref=T1N

Remplacements

Valeurs obsolètes à remplacer sur les lignes 225 kV uniquement, trace des évolutions de la connaissance au fur et à mesure de l'inventaire

If you know places with this tag, verify if it could be tagged with another tag.
Automated edits are strongly discouraged unless you really know what you are doing!

Familles 90/63 kV

Ces pylônes sont exclusivement destinés au réseau de transport et sont donc exclusivement exploités par RTE, décrit à l'aide de operator=RTE + operator:wikidata=Q2178795

Famille Vernaculaire Attributs communs Variantes
J41 - material=steel

structure=lattice

design:ref=J41B

line_arrangement=semi_vertical

design:ref=J41D3

line_arrangement=triangular

Famille distribution

Ces pylônes sont utilisés sur les réseaux de distribution et sont donc exploités par l'un des exploitants de ces réseaux en fonction de la zone dans laquelle vous vous trouvez.

Famille Vernaculaire Attributs communs Variantes

node Les poteaux

Les poteaux sont des supports d'un seul tenant, acheminés puis plantés au sol. On y ajoute un armement permettant le support des lignes. Il existent différentes typologies de poteaux, décris avec power=pole.

Une méthodologie détaillé est disponible pour mettre en qualité les données descriptives des réseaux aériens.

Les différentes natures de poteaux

Afin de constituer une documentation exhaustive des appuis, il est nécessaire de décrire leur nature.
On trouve trois matériaux principaux : bois, béton et plus rarement métal.

Photo Attributs Type
power=pole

material=wood

Poteau bois simple
power=pole

material=wood

Poteau bois jumelés
power=pole

material=wood

Poteau bois portique
power=pole

material=concrete

Poteau béton double ancrage
power=tower

material=steel
structure=lattice

Poteau métallique treillis
power=pole

material=steel

Poteau métallique IPN
power=pole

material=steel

Poteau métallique tubulaire (dit Petit Jean, du nom d'un des fabricant)
power=pole

material=concrete
structure=lattice

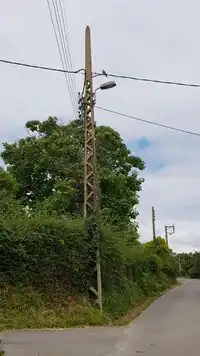

Poteau béton treillis
  • Lire la plaque signalétique d'un poteau
start_date=2020
height=10
start_date=1998
height=14
start_date=2008
height=14

Astuce : la hauteur indiquée sur le poteau/étiquette correspond à la hauteur total du poteau (hors sol + partie enstérée).
Pour connaitre la taille hors sol d'un poteau il faut utiliser :
- le trait sur un poteau béton : il est situé à 4m du bout du poteau
- la pastille sur un poteau bois : elle est située à 3,5m du bout du poteau
- la pastille sur un poteau métallique : elle est située à 4m du bout du poteau.
En regardant la hauteur entre le sol et ces repères il est possible d'en déduire la hauteur enstérée et donc la hauteur hors sol.

Les différents types de lignes

  • Ligne HTA
Photo Tag OSM Description
power=cable
cables=3
location=overhead
voltage=20000
Ligne HTA, câble torsadé
Ce type de câble aérien est assez rare. Il est plutôt utilisé en zone boisée pour éviter les amorçages avec la végétation.
power=minor_line
cables=3
voltage=20000
Ligne HTA, câble nu
Ces lignes sont souvent constituées de 3 fils. On les trouve principalement en zone rurale.
  • Ligne BT

cables=* ne peut être défini que sur les lignes à fils nus.
Les câbles torsades basses tensions peuvent comporter 4 ou 5 conducteurs, en fonction de la desserte d'éclairage public ou non.

Photo Tag OSM Description
power=cable
location=overhead
voltage=400
Ligne BT, câble torsadé
Il existe plusieurs sections de câble torsadé : 35², 95², 150². Elles ne sont pas discernables à l'oeuil nu.
power=minor_line
cables=5
voltage=400
Ligne BT, câble nu
Le câble nu est constitué de 4, 5 voire 6 fils nus : 3 conducteurs, un neutre et éventuellement l'éclairage public. On le reconnaît facilement avec les isolateurs présents sur le support.

Rendus

Différents rendus valorisent les informations saisies dans OpenStreetMap au sujet des réseaux aériens.
C'est notamment le cas de Gespot.fr qui présente non seulement les lignes et leurs supports sur la carte et aussi les emprises de risque électrique extrapolées de la tension connue des lignes à leurs abords.

Rendez-vous également sur la fiche de réutilisation Data.gouv.fr ou sur GitHub.
